占用面积少油冷机在机械生产加工的过程中有较大的需求,能够节约占用空间,对于一些厂房面积较紧的中小型企业更受欢迎。加工设备的一些部件如主轴和变速箱会产生大量的热量,一般需要通过设置油冷机来对这些发热的部件进行降温冷却。油冷机是利用冷媒的蒸发吸热原理进行冷却工作的,油泵从油冷机油箱将冷却的油液介质泵至机床、加工中心等系统中进行热交换处理,把系统中的热量带回油冷机进行冷却降温。通过油液介质的连续循环工作使整个系统的油温持续下降直至稳定在控制温度范围内。
传统的的油冷机,其制冷系统均包含冷凝器、蒸发器和压缩机等部件,冷凝器上一般设置有一风扇,而且用于驱动风扇的驱动装置一般相对于冷凝器呈对称布置,驱动装置的两侧均具有一定的空间,但是两侧的空间均不足以放置蒸发器、压缩机或者油冷机的其他部件,因此还需要在驱动装置的上方或者其他地方单独设置一层框架结构来放置上述的部件,造成机架结构复杂,组装不方便,还需要消耗较多的原材料,并使整个油冷机的体积和重量增大,运输和安装都很不方便。
占用面积少油冷机,包括一机架和设置在机架上的一制冷系统,所述制冷系统包括一冷凝器和设置在冷凝器后方并与所述冷凝器相适配的一风扇,机架上设置有用于驱动所述风扇的一驱动装置,所述驱动装置侧向偏离所述冷凝器的纵向对称面一距离。

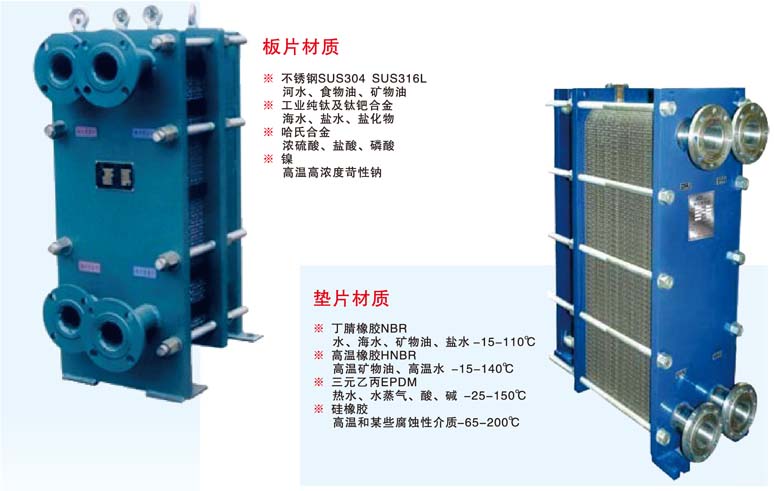

驱动装置包括一电机,所述风扇的转轴直接与所述电机的输出轴相连接,风扇的转轴中心侧向偏离冷凝器的纵向对称面且风扇的外缘贴近所述冷凝器的一侧缘。冷凝器为微通道冷凝器。制冷系统还包括一压缩机和一蒸发器,所述压缩机、冷凝器和蒸发器通过用于输送冷媒的冷媒管道顺次首尾连接而形成一循环回路。蒸发器为板式蒸发器。冷凝器和蒸发器之间的冷媒管道上设置有一干燥过滤器,所述的干燥过滤器用于干燥和过滤自冷凝器向蒸发器输送的冷媒。机架上还设置有用于储存冷油的一油箱,以及用于将所述油箱和外部用油设备连通的一供油管路和一回油管路。制冷系统位于所述油箱之外并通过所述的回油管路与油箱连通,用于对回油管路内流向油箱的油液制冷。供油管路上设置有一油泵,所述油泵由所述的驱动装置或驱动装置驱动,且所述油泵通过一联轴器与所述的驱动装置或驱动装置连接。回油管路上设置有用于测量回油管路中油液流量的传感器,该流量传感器位于制冷系统和油箱之间的回油管路上。
驱动装置侧向偏离冷凝器的纵向对称面一距离,驱动装置靠近冷凝器纵向对称面的一侧可具有足够的空间来放置油冷机的压缩机等其他部件,不需要在机架上额外设置一层框架结构,使机架的结构简单,加工方便,整个油冷机的结构简单紧凑,体积较小,易于运输和安装。
占用面积少油冷机,包括一机架1和设置在机架1上的一制冷系统,制冷系统包括一冷凝器和设置在冷凝器后方并与冷凝器相适配的一风扇,在机架1上还设置有用于驱动风扇的一驱动装置,该驱动装置侧向偏离冷凝器的纵向对称面一距离。采用上述的方式来设置驱动装置,可使驱动装置靠近冷凝器纵向对称面的一侧具有足够的空间来放置油冷机的一些其他部件,不需要额外在机架1上设置一层用于放置油冷机其他部件的框架,使机架1结构简单,加工方便,整个油冷机的结构简单紧凑,体积较小,易于运输和安装。
